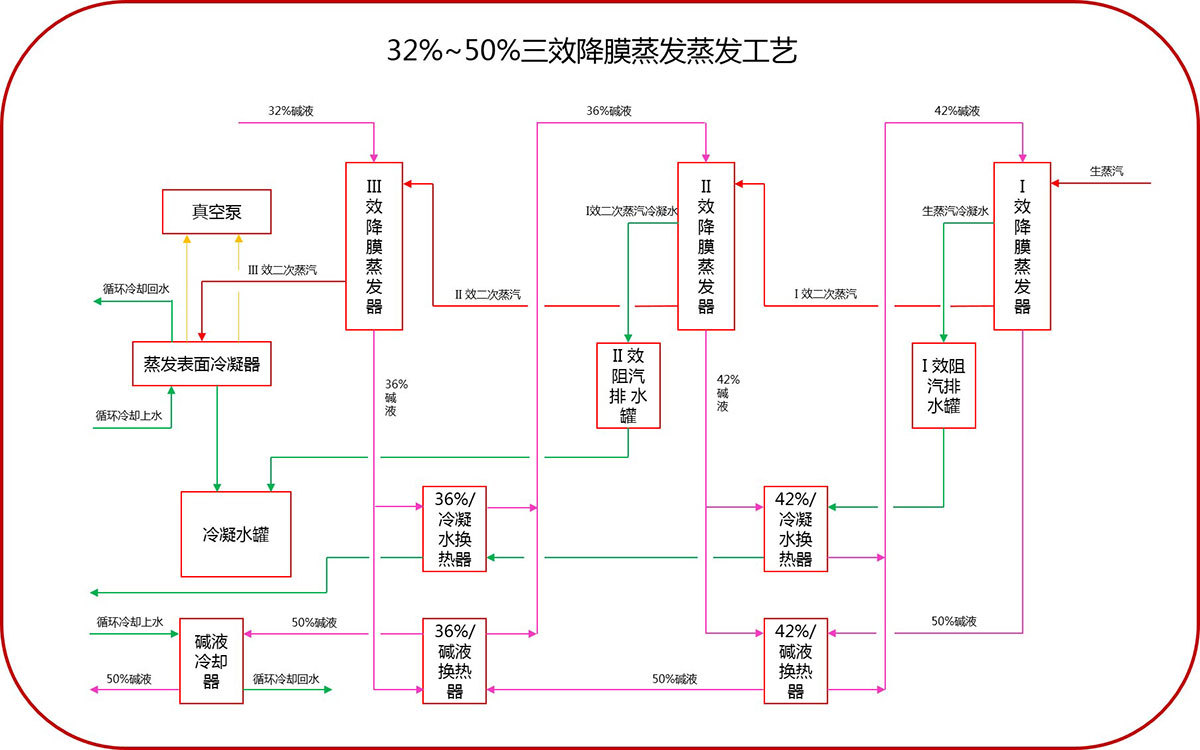

32%-50%工藝流程（三效逆流降膜蒸發）

　　成品堿

　　在原料堿達标的前提下，50%液堿100%達到優等品。

　　NaOH     ≥50% wt

　　Na2C03  ≤625 ppm wt

　　NaCI03   ≤40 ppm wt

　　Fe203     ≤6 ppm wt

　　NaCI       ≤62.5ppm wt

　　溫度        45°C

　　汽路

　　0.8MPa的生蒸汽通過蒸汽調節閥後進入丨效蒸發器 (E0109),蒸汽冷凝水經丨效一段（E0107)和 II 效一段 (E0104)兩台預熱器進行熱回收後靠自身壓力送出界區外使用，可作爲鍋爐給水。丨效蒸發産生的二次蒸汽作爲II效蒸發 器（E0106)的加熱介質，II 效冷凝水進入冷凝水罐 (V0101)。II 效蒸發産生的二次蒸汽作爲 III 效蒸發器 (E0103)的加熱介質，III效冷凝水進入冷凝水罐（V0101) 。III效蒸發産生的二次蒸汽在表面冷凝器（E0101)中冷凝，真空泵（P0101)抽吸負壓，産生的冷凝液進入冷凝水罐 (V0101),統一由冷凝水泵（P0102)送至界外使用。

　　工藝技術方案

　　工藝技術

　　采用三效逆流降膜蒸發技術将濃度爲32%的原料堿濃縮到50%,經冷卻後成爲50%成品液堿，加熱需要的爲0.8MPa G的生蒸汽。

　　工藝流程簡述

　　堿路

　　從界區外送來的32%NaOH溶液加入 III 效降膜蒸發器（E0103),濃度從32%提升至36%。濃縮後堿液經 III 效喊泵（P0103)加壓後，經過II效一段（E0104)和二段（E0105)預熱器加熱後 進入 II 效降膜蒸發器（E0106),濃度提高至42%,濃縮後堿液再經過II效堿泵（P0104)加壓 後，經I效一段（E0107)和二段（E0108)預熱器加熱後進入I效降膜蒸發器（E0109),濃度被提高至50%。達到濃度的堿液經I效堿泵（P0105)加壓後經 I 效二段（E0108)和II效二 段（E0105)預熱器及堿液冷卻器（E0102)冷卻至45L送至界外成品堿罐存儲。

　　水路

　　1.循環水：來源于循環水系統的低溫水經表面冷凝器和堿液冷卻器換熱後，将高溫水送回循環水系統冷卻。

　　2.冷凝水：丨效降膜蒸發器産生的高溫冷凝水用于預熱堿液回收其熱量，換熱後的冷凝水送往界區外。

　　3.表面冷凝器冷凝水和 II、III 效降膜蒸發器冷凝水回收入冷凝水罐，由冷凝水泵送至界區外使用 和供本工麻腺作機封水。

　　工藝特點

　　1.該工藝采用三效逆流降膜蒸發，因工藝簡單，便于操作控制，生産平穩；

　　2.控制系統：采用DCS自動控制系統，實現遠程控制。操作頻率高的閥門采用調節閥；關鍵的溫度、流量、壓力、電流等參數通過DCS操作站電腦屏顯示，同時可 作爲信号源控制調節閥；機錄的啓停可由DCS和現場兩地控制。
